多軸向測量

2020/08/05

YD系列內裝IC壓電加速度傳感器，先進的剪切型壓電加速度傳感器和選擇國外新一代的IC電路組成。在多點長線測量中，對長線的要求低（長線距離可達千米以上），性價比高，抗潮濕、抗粉塵等環境特性好，各種型號有對地絕緣型傳感器，提高了系統的測試可靠性和環境適應性。

突出特點：

低阻抗輸出，抗干擾，噪聲小。

性價比高，安裝方便，尤其適用于多點測量。

穩定可靠、抗潮濕、抗粉塵、抗有害氣體。

共性指標：

線性:≤1%	橫向靈敏度≤5%	典型值：≤3%
輸出偏壓：8-12VDC	恒定電流：2-20mA	典型值：≤3%
輸出阻抗：＜150Ω	激勵電壓：18～30VDC	典型值：≤3%
溫度范圍：-40℃～+120℃	放電時間常數：≥0.2S
殼絕緣電阻：＞10⁸	安裝力矩：約20-30kgf.cm（M5螺紋）

多軸向測量型

型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	外形尺寸		重量（克）	安裝螺紋 mm
型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	橫截面	高度h	重量（克）	安裝螺紋 mm
YD620	150	33	0.5～3000	15	0.0004	500	四方40	20	88	M5
YD621	200	25	0.5～3000	13	0.0004	500	長方35×20	15	60	M3-M
YD621-1	200	25	0.5～4000	13	0.0001	500	長方32×22	12	70	2-M2.

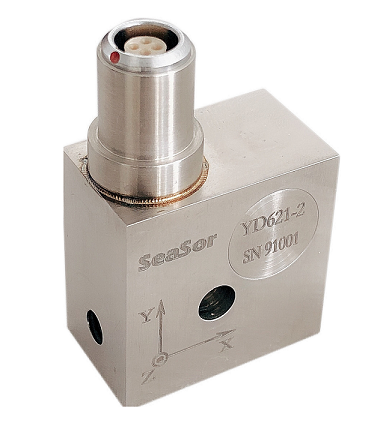

YD621-2	200	25	0.5～4000	20	0.0001	500	四方29	17	100	M5
YD622	600	8	0.2～1000	5	0.0002	300	四方48	28	240	M5
YD623	100	50	0.5～5000	22	0.0002	500	四方29	17	98	M5
YD6203	500	10	0.5～2000	8	0.00004	300	四方36	19	100	M5
YD624	10000	0.5	0.1～150	2	0.000002	50	長方35×30	25	195	M5
YD625	2500	2	0.5～600	1.8	0.0002	200	四方56	35	554	M5
YD626	100	50	0.5～6000	22	0.0002	1000	四方13	20.5	33	M5
YD627	1000	5	0.1～1000	5	0.00002	300	四方48	25	260	M5
YD628	5000	1	0.1～200	2	0.000004	50	四方58	30	395	M5
YD629-1	100	50	0.5-6000	22	0.0001	1000	四方16.5	16.5	18	M5
YD629-2	40	125	0.5-7000	39	0.0025	1000	四方15	15	14	M5
YD629-3	2	2500	0.5-12000	70	0.005	1000	四方10.5	10.5	6.3	M5
YD629-4	1	5000	0.5-12000	70	0.01	1000	四方10.5	10.5	14	M5

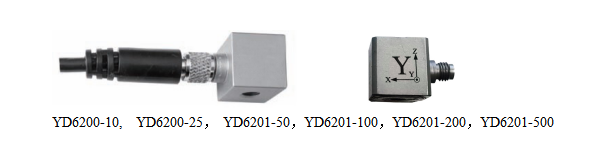

YD6200-10	500	10	1～2000	15	0.0002	500	四方18	18	40	M5
YD6200-25	200	25	1～2000	20	0.0005	500	四方16	16	35	M5
YD6201-50	100	50	0.5～5000	50	0.001	2000	四方14	14	19.5	M5
YD6201-100	50	100	1～5000	50	0.002	2000	四方14(螺紋) 四方12(膠粘)	14(螺紋) 12(膠粘)	19.5/ 9.5	M5
YD6201-200	25	200	1～5000	50	0.004	2000	四方14(螺紋) 四方10(膠粘)	14(螺紋) 10(膠粘)	19.5/ 8.5	M5
YD6201-500	10	500	1～5000	50	0.01	2000	四方14(螺紋) 四方10(膠粘)	14(螺紋) 10(膠粘)	19.5/ 8.5	M5

注:YD624、YD626為二軸，其他均為三軸。
