XH5871電荷信號測試分析系統

2019/12/13

　　XH5871電荷信號測試分析系統將程控電荷放大器及采集分析系統的功能結合在一起。配接壓電式加速度傳感器、壓電式壓力傳感器及其它電荷量輸出傳感器，可測量物體的加速度、速度、位移、壓力、力等物理量。本系統配有功能豐富的采集分析軟件，運行在Windows環境下，可實現對振動信號的示波、測量、存儲、回放及分析。因此得以廣泛應用于機械制造、交通運輸、國防工業、環境試驗等領域的物理量測試中。
　　技術指標：
　　1、單臺儀器通道數：4通道；8通道；16通道；32通道；
　　2、通訊接口：USB
　　3、測量全程控（程控靈敏度歸一化、程控濾波、程控增益）
　　4、測量準確度：0.5％FS；
　　5、數字濾波器（程控）
　?。?）濾波方式：8階橢圓低通濾波器；
　?。?）程控低通濾波頻率：2Hz～25KHz（連續分檔）；
　?。?）濾波器平坦度：當f<0.5fo時，頻帶波動小于0.1dB；
　?。?）濾波器阻帶衰減：-80dB／Oct；
　　6、輸入方式：電荷
　　7、電荷輸入量：±1.0×105PC
　　8、適調誤差：<±0.1％
　　9、增益：0.1mV／PC、1mV／PC、10mV／PC
　　10、高通濾波：0.1Hz
　　11、頻帶：0.1Hz-25KHz
　　12、AD采樣頻率：200KHz
　　13、噪聲：<5mV
　　14、可選積分模塊（一次積分或二次積分）
　　15、輸出：±10VP
　　16、工作溫度：0℃～60℃
　　17、電源：AC220V 50HZ
　　18、外形尺寸 ：長×寬×高 355×132.5×230（16通道）

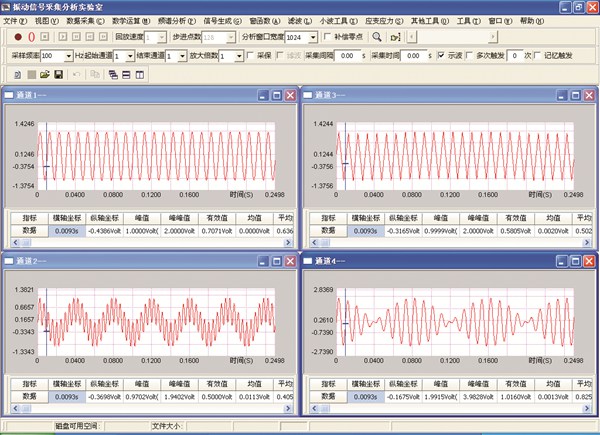

　　分析軟件可運行在Windows（包括64位WIN7、WIN8、WIN10）操作系統下，界面采用經典WINDOWS界面模式，并在PC電腦、筆記本電腦、工控機均可安裝。采用C++語言編寫，采取的是節省存儲的原格式數據塊結構，配置有用戶自定義的ASCII文本數據格式進行轉換的處理功能，能生成文本文件、可被WORD、EXCEL調用，可用于應力應變、加速度、振動等測量測試。
　　1、采集模塊：采集方式分為手動采集、電壓信號觸發采集（含多次觸發采集功能）、定時采集三種功能。具有連續快速采集存盤功能，做到邊采邊存入硬盤的不丟點的海量存貯功能，采集時具有五種顯示模式，一是可同時多窗體顯示電壓信號的實域波形；二是可同時多窗體顯示電壓信號修正為實際物理量值后的實域波形，應變測量時可實時顯示分析后的應力值及主應力方向；三是可實時顯示頻域波形顯示；四是在每一通道窗體內上部顯示實域、下部顯示頻域波形。界面可顯示16個通道的波形，并可大化、小化、層疊、平鋪。五是在同一窗口顯示16通道的波形。
　　2、基本數學運算模塊：積分、均值積分、微分、正弦、余弦、正切、雙曲正弦、雙曲余弦、雙曲正切、反正弦、反余弦、反正切、常用對數、自然對數、指數、平方根、冪、包絡分析
　　3、基本頻譜分析模塊：正富氏變換、逆富氏變換、自功率譜、互功率譜、傳遞函數、相干函數、自相關、互相關、倒頻譜、細化富氏變換、頻域積分、頻域微分、熵譜、一階系統辨識、二階系統辨識。
　　4、數字信號生成模塊：生成規則波、生成拍波、生成掃頻波信號、生成雙音多頻信號、生成白噪聲。
　　5、應變應力分析模塊：單向應變應力計算，應變花主應力及方向計算（丁片、直角三角片、等腰三角片、傘形片、扇形片），長導線修正，K值修正、標定；靜態應變采集分析。
　　6、小波分析模塊：小波分析、小波去噪。（選配）
　　7、加窗計權功能：矩形窗、三角窗、漢寧窗、海明窗、布萊克曼窗、凱塞窗、指數窗、余弦窗。
　　8、其他工具：消除數據趨勢、求相位差，瀑布圖、相位差譜、李薩育圖、數據平滑。
　　9、時域統計功能：峰值、峰峰值、有效值、均值、平均值、波峰因數、波形因數、脈沖指標、裕度指標、峭度指標。
　　10、信號濾波功能：富氏帶通濾波、富氏帶阻濾波、FIR濾波、IIR濾波。
　　11、自動學習功能：退出程序后，工程路徑、名稱、通道與參數設置，界面顏色組合自動記憶。
　　12、數據平滑功能
　　13、回放功能：分析窗長度分析步進點數可任意設置；自動回放可設置回放速度，做到快采慢放；也可手動控制進度條進行回放。即可波形回放，也可數據回放。
