CS-1A型動態電阻應變儀

2019/12/13

　　CS-1A動態應變采用了先進的應變測試電路及進口高性能電子器件，成為我國新一代超動態高性能應變儀，并跨入了國際先進水平的行列。本儀器配接不同類型的應變片及應變片式傳感器，可以實現應力、拉壓力、速度、加速度、位移、扭矩等多種物理量的測量。特點是：單通道DC激勵、自動平衡，通道多，重量輕，體積小，便于攜帶和搬運。
　　主要技術指標：
　　1、量程：0～±30000με
　　2、供橋電壓：2V、4V、6V
　　3、平衡方式：自動平衡，
　　4、平衡時間：2秒，平衡保持時間48小時
　　5、平衡范圍：使用電橋電阻的±1%（±5000με），微調范圍±100με
　　6、靈敏度：5V/1000με
　　7、增益：0、1/20、1/10、1/5、1/2、1
　　8、校準值：±100με、±200με、±500με、±1Kμε、±2Kμε
　　9、低通濾波（Hz）： 10、100、300、1k、10k、F（±3dB±1dB），截止特性-40dB/10倍頻程
　　10、頻響范圍：DC-100KHz    - 3dB±1dB
　　11、橋路電阻適用范圍：60～1KΩ
　　12、線性誤差：小于±0.1%F.S
　　13、輸出峰值：10V
　　14、信噪比：大于50dB
　　15、應變系數：K=2.00
　　16、通道數：1-8通道任選
　　17、供電：AC 220V  50Hz
　　18、特點：通用型
　　注：1、本公司各型動態應變儀，均可增加抗混濾波功能，檔位和截止頻率點可根據用戶要求設置（衰減特性為-70dB/倍頻程），型號為在原型號后加字母Ｋ。

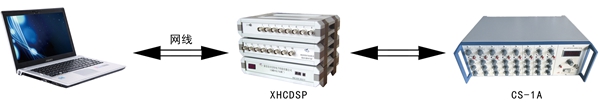

　　2、我公司生產的CS-1A動態電阻應變儀與XHCDSP數據采集分析系統可組成動態應變采集分析系統。
