力平衡加速度傳感器

2019/04/17

FBA—11型加速度傳感器系單分向（水平向或垂直向）寬頻帶力平衡加速度傳感器，采用電子反饋技術（反饋力與慣性力相平衡-力平衡）及機電一體化設計，將振動加速度真實按比例轉換成電壓信號，適合包含低頻、超低頻的工程振動測量以及地震地面運動、結構地震響應測量。由于設置了高靈敏度檔，還非常適合結構或地面的脈動測量以及實際結構或結構模型的模態參數測量。

FBA—11型加速度傳感器具有靈敏度高、動態范圍大、噪音低、具有從DC開始的平坦的頻率響應特性（便于現場隨時標定）、相位呈線性變化（記錄信號無畸變）、技術參數一致性好、性能穩定可靠、功耗低、體積小等特點。

FBA—11型力平衡傳感器內置標定電路，可以方便地通過記錄儀對加速度傳感器的自振頻率、阻尼和工作狀況進行遠程檢查。

技術指標：

記錄振動形式：單/三軸向加速度	噪聲：＜10^-6g
測量范圍：±2g(±0.05g，通過變檔選擇)	靜態耗電電流：＜14mA
靈敏度：2.50V/g (100V/g )	零位漂移：＜0.001g/℃
動態范圍：＞135 dB	工作環境溫度：-25℃～65℃
阻尼常數：0.65～0.7(相位呈線性變化)	相對濕度（RH）：0～90%
自振頻率：80Hz	電源：±12VDC±10%
頻帶寬度：0～80Hz(可擴展到200Hz)(-3dB)	橫向靈敏度：＜1%
尺寸：65mmx65mmx62mm(單軸向)	重量：0.42Kg（單軸向）
尺寸：Φ178mmxΦ137mmx79mm(三軸向)	重量：2.4Kg(三軸向)

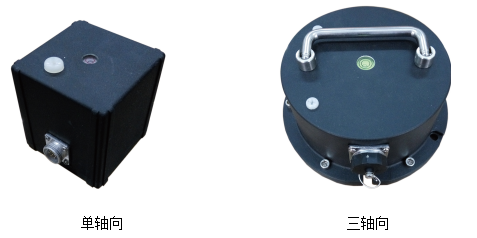

外觀及引腳：

適用范圍：

強震觀測大型振動臺實驗結構模態測試高速鐵路振動測試大壩地震監測

核電站地震監測結構健康診斷橋梁動力監測隧道振動監測土木工程專業教學
